Добрый день. Проанализировал много информации, но так и не понял, что разбирать. Подскажите, в результате чего Canon ip 4200 может выдавать ошибку Блока прочистки, и как до него правильно добраться, что чистить (верхняя крышка снята). Буду очень признателен.

... снимать верхний кожух принтера, вынимать принтерную часть из поддона, снимать с неё устройство прочистки ( блок, на котором паркуется головка )...
... на устройстве прочистки находится оптодатчик, который отслеживает правильность вращения механизма. Ошибка 5С00 возникает когда датчик срабатывает не в тот момент, когда ему положено, или в нужный момент не срабатывает - причина либо клин механизма, либо грязь на датчике, мешающая ему правильно срабатывать (...очень редко бывает обрыв связи между датчиком и платой управления...)
...а вот как разобрать принтер, чтобы снять устройство прочистки... ...на пальцах этого не объяснишь - по-моему где-то в форуме была тема, в которой была фотосессия разборки аппарата - если самостоятельно не разберётесь как разобрать аппарат - поищите...

Спасибо большое. Стало проясньться но возник вопрос: Я снимал привод, (моторчик и приводной ремень), который перемещает ПГ. Мог ли неправильно собрать, нужно ли придерживаться каких-то меток положения каретки ПГ?

... нет, при снятии привода каретки никаких меток придерживаться не нужно, единственное - не перепутать стороны энкодера ( полупрозрачная ленточка с мелкими вертикальными рисками, по которым каретка определяет своё положение... ) если его снимали (... буква L должна быть слева и не вверх ногами... ;) ), и если будет что-то установлено не правильно - аппарат даст ошибку 5100.

КАТ, простите за навязчивость. Ленту поставил правильно. Смущает, что ошибка 5С00 появилась после сборки мною принтера. (ставил на место соскочивший с креплений пласт с роликами(не знаю как правильно),- жевал бумагу. Не понял сам для чего, снимал блок шестерен лифта каретки и сам вал. Могла ли неправильная сборка этих узлов привести к указанной ошибке? Спасибо еще раз большое за поддержку.

... так... ...опишите подробно, что ещё с аппаратом делали.
... если бы шестерни лифта стояли не правильно - была бы другая ошибка - аппарат при включении этот механизм тестирует в первую очередь ( после электроники...).

По порядку: снял крышку, чтобы разобраться почему принтер жует бумагу. Обнаружил, что пластина с роликами(прижимается к валу подачи бумаги) сидит не на всех защелках. Пытался до неё добраться: снял шестерни лифта каретки, микросхему, достал каретку вместе с ПГ. Оказалось, добираться далеко, или не с той стороны начал, собрал все наместо.И, помучавшись отверточками. защелкнул пластамаску с роликами. Подключил, принтер приподнимает-опускает каретку, и выдает ошибку 5С00. вот такая история.

... а теперь, без верхней крышки посмотреть:
- после того, как принтер поднимет/опустит каретку, должен прокрутить механику блока прочистки - сначала должна опуститься вниз парковочная площадка, которая в положении парковки прижимается к соплам головки снизу, затем должно пройти чистящее лезвие вперёд/назад, затем каретка должна подняться и выехать с парковочной зоны ... ...вроде так, по памяти...
... посмотрите, механика устройства прочистки вообще шевелится или нет, опускается ( или сначала поднимается, затем опускается, если при выключеном принтере капа в нижнем положении...) капа, или её чистящим лезвием заклинило...
Механика узла прочистки приводится в движение двигателем механизма переключения лотков ( он находится за платой управления ) и если не отсоединяли узел подачи бумаги от станины принтера, то сбить там ничего не должны... ...а вот если вы снимали белый пластмассовый кожух, в котором крепятся шестерни механизма лифта каретки - я вам не завидую...
...кроме того ( если механика шевелится ), посмотрите, не оборвали ли вы жолтые проводки, которые идут от датчика на плату управления.

... и не обязательно дублировать свои посты мне в личку, я, как у меня появляется свободное время, и так проверяю последние сообщения в темах про Canon...

Снимал белый пластмассовый корпус с шестернями лифта каретки. Я сбил весь механизм?

Извините, дублировать не буду больше.

... тогда плохо... ...на пальцах я просто не смогу объяснить как правильно собрать и установить как нужно - там больше по интуиции - нужно выставлять в определённое положение всю механику принтера и в этом положении ставить механизм лифта на место... ... фотографии принтера в разобраном состоянии вам тоже не помогут...
... единственное, что приходит в голову - искать где-нибудь такой же принтер, разбирать и сравнивать со своим...
...начинать с:
- проверять положение механизма, который находится на блоке протяжки бумаги ( если смотреть сзади - справа, двигатель, положение дискового энкодера и особенно положение коромысла с двумя шестернями, которые приводят в действие вал с эксцентриками, который идёт вдоль вала с роликом подачи бумаги... - этот механизм отвечает за переключение привода переключателя подачи/узла прочистки...) - сравнить с "эталонным" и выставить на своём так же...
- проверить положение механизма переключения подачи - он находится за платой управления ... ...в общем-то можно обойтись без снятия платы управления и металлической пластины, что находится под платой (...за этой пластиной и находится механизм...) - можно просто отсоединить блок подачи бумаги от станины принтера ( сняв проложенные по блоку подачи, провода...) и посмотреть, в каком положении находятся шестерни механизма и сравнить с "эталоном" ( для отсоединения блока подачи - открутить четыре винта по углам, сзади и надавив по центру верхней шестерни привода лифта каретки, выщелкнуть из неё ось - ось снимается вместе с блоком подачи, а шестерня остаётся в белом пластмассовом кожухе, если их не рассоединить - при снятии блока подачи эту ось можно сломать...). Когда блок подачи будете ставить на место - в момент подсоединения к станине нужно нажать на рычаг переключения парковка/подача ( он находится чуть левее (если смотреть сзади) от того места, где шлейфы каретки проходят сквозь металлическую станину принтера ), если при подсоединении его не нажать ( сверху вниз, чтобы нижняя часть рычага отошла влево ( если смотреть сзади )), он не встанет на своё место и будет ошибка 6А00...
- при всём этом механизм блока прочистки должен находиться в парковочном положении - т.е капа поднята, а эксцентрики механизма лифта каретки - в нижнем положении, т.е. каретка опущена...

... разберётесь? может лучше в мастерскую...

Да, наверное, теперь в мастерскую, -найти подобный принтер под разборку трудновато будет... Хотя, чесно говоря, сервисному центру нашему не очень доверяю, лучше бы часному мастеру отдал.. Набрался я опыта, за что теперь и деньги буду платить... Спасибо вам большое за помощь, я смотрю Вы для многих выроучалочка.. Удачи, спасибо еще раз!



Я еще снимал шлейф, что идет на кнопочную панель, так что теперь что-то и питание не горит.... Потратил 4 дня, и теперь надеюсь что СЦ сможет все восстановить. Как Вы думаете, это дешевле нового принтера выйдет?

... насчёт дешевле нового - от СЦ зависит. У меня ( т.е. в СЦ где я работаю ) это стОит примерно 600 - 700 рублей ( это если ничего не сломано и не надо менять сломанную деталь...).
...про кнопочную панель - возможно шлейф от неё вставлен в разъём не той стороной - посмотрите, контакты шлейфа с той же стороны, что контакты разъёма, в который он вставлен ( или может, не до конца вставлен...)

Дело в том, что живу в Украине, Днепропетровск. Звонил в наш СЦ, сказали не ремонтировали ip 4200, не знаем что там выставлять, но можем попробовать.

Можно к РомануМ обратиться, он в Днепропетровске...

Спасибо! Обратился, жду ответа

Собрал принтер, тестируется нормально, но при попытке вывести документ на печать сообщает о застрявшей бумаге. Подскажите, с помощью чего принтер определяет застрявшую бумагу, и вследствие чего может выводить ложные ошибки. Спасибо.

... я так понял, что всё-таки удалось аппарат собрать правильно :) это удачно...
А бумагу принтер определяет двумя оптодатчиками ( оптопара и флажок, который её перекрывает ( или наоборот открывает ), когда его отклоняет бумага ).
Один ( датчик регистрации ) находится за станиной принтера, если смотреть сзади ( со снятой крышкой ) - справа от того места, где шлейфы каретки проходят сквозь станину - зелёная платка, к ней подходит три провода, снизу на ней оптопара. Когда в аппарате бумаги нет - флажок должен оптопару перекрывать.
Второй датчик - на захват бумаги с нижнего лотка, находится в блоке протяжки бумаги. Если открыть заднюю крышку принтера - его видно с левой стороны. В каком положении должен быть флажок, когда нет бумаги - не помню...
...и проверьте разъёмы на датчике регистрации и плате управления - может не до конца вставлены...

Спасибо большое, КАТ! Причина оказалась в верхнем флажке: в закрытом положении он не перекрывает до конца оптодатчик. Прижимаю пальцем - начинает печатать. Что-то, наверное, снова не так собрал в механизме протяжки... И мнёт углы бумаги. Купил уже себе новый Epson,- за этот Canon никто в Днепропетровске не взялся. Решил, чтоб не так жалко выкидывать, перебрать его заново, придерживаясь Ваших советов. Он кое-как заработал:) Теперь уже огромное желание доделать его до конца. Спасибо еще раз! И, если Вы прочтете это сообщение, хотелось бы узнать Ваше мнение о canon ip 4300, мне его б\у с СНПЧ предлогают поменять на мой новый Epson c110. Я печатаю большое количество графических чёрных изображений, и, мне кажется, Canon с этим лучше справится?
....Тем более, я знаю у кого по Canon ам можно получить граммотную консультацию...

Цитата

... моё мнение об СНПЧ на Canon-ах я уже неоднократно высказывал... ...ну, не дружат Canon-ы с СНПЧ. Их, конечно, можно какое-то время заставить работать и с СНПЧ, но это нужно, если на них зарабатывать деньги, чтобы принтер окупился ( например печатать фото на заказ, или что-то подобное...), если качественной фотопечати от принтера не требуется, то лучше всё-таки взять Epson, а если нужна только ч/б графика ( не фотографического качества, а попроще ) то вообще предпочтительнее лазерник - и расходка дешевле ( если самому заправлять), и для обычной графики стандартного разрешения лазерника - 600*600 вполне достаточно.

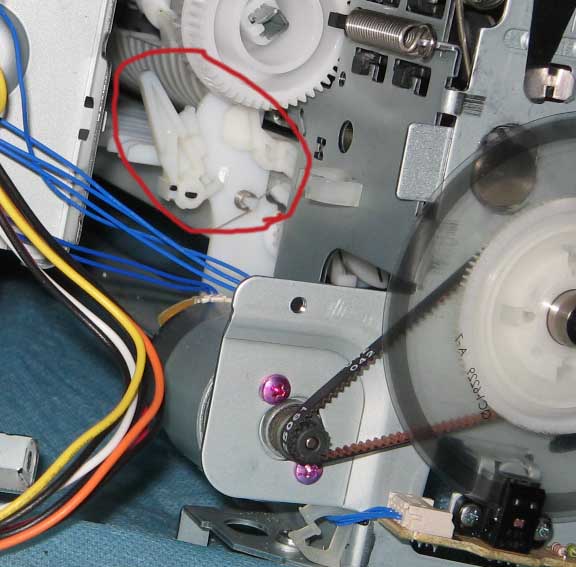

Снова отсоеденил станину, и, по-моему, обнаружил причину жевания бумаги, и ложное срабатывание датчика наличия бумаги... Отломана какая-то пластмассовая часть. Случайно, не имеется фото правильно собранного данного узла? Или все-же красить этот Canon в красный цвет чтобы выбросить?

КАТ, спасибо! Сделал вывод, ставлю СНПЧ на Epson. Лазерный у меня есть,- очень удобно для текста, - быстро, недорого.. но графика получается очень "сухая", и даже дешевый струйный Lexmark печатает насыщенее..
