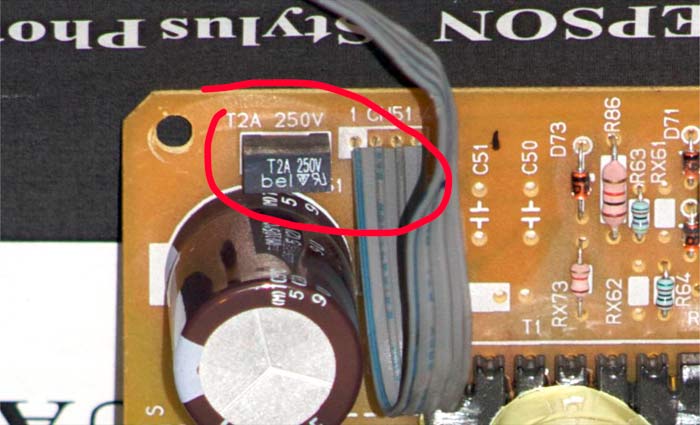

Случилось так: ставил на место блок подачи бумаги и забыл выключить принтер, когда закручивал шуруп почувствовал слабый запах гари. После чего принтер не включился... Осмотрел мат. плату, прозвонил что смог (F1, F2), там вроде все ок. Начал извлекать БП (отдельное спасибо Сейке, что бы его вынуть пришлось снять всю механику, блин). "Померял" БП, искомых 42V из него не поступает (если я правильно понял), F1 - живой (звонится мультиметром). Но некий предохранитель "T2A 250V" не звонится... Собственно, кто что об этом думает :).

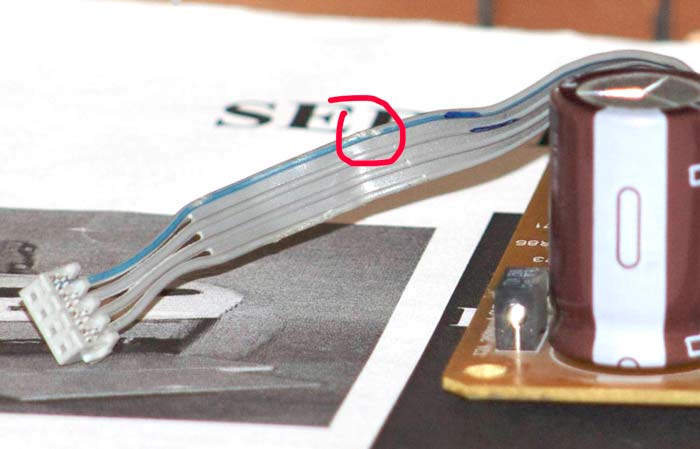

ЗЫ: ИМХО причина в прорезанном шлейфе идущем от БП к мат. плате (видимо шурупом, когда закручивал). Других причин придумать не могу.

Юра (22nd November 2008 - 03:58 AM) писал:

Сочувствую . Но думаю дело поправимое :)!

Юра (22nd November 2008 - 03:58 AM) писал:

Ну раз не звонится тогда надо бы его заменить. Вы выложили фото блока питания, а как сама мать, горелых деталей нет?

Юра (22nd November 2008 - 03:58 AM) писал:

Да, короткое замыкание на шасси. Меняйте предохранитель в БП и изолируйте шлейф, а там видно будет что к чему. :) Удачи Вам!

1. Отключить все цепи питания от материнской платы.
2. Вместо предохранителя подключить обычную лампочку 220 вольт Х 60 ватт
3. На шину пять вольт (выход) подключить нагрузку в виде лампочки 6,3 вольта Х 250-300 миллиампер.
4. Включить источник питания. Лампочка 220 вольт Х 60 ватт должна кратковременно вспыхнуть и погаснуть. Лампочка 6,3 вольта Х 250-300 миллиампер должна загореться.
..................
Строго говоря, все импульсные обратноходовые источники питания достаточно хорошо защищены от коротких замыканий во вторичных цепях. Если тупо замкнуть любой выходной источник, то БП просто не включится. Предохранители по входу 220 вольт сгорают крайне редко. Только после того, как все варианты защиты сработали, а ток, потреблямый из сети предельно высок!

Всем спасибо, бум лечить..

Пиши в личку. Я потерял сервис мануал от 220. Не могу дать конкретных рекомендаций по БП.

Справился сам, принтер заработал. Хотя не совсем понятно что значат градусы цельсия в маркировке предохранителей. На родном их нет.

Поздравления...

Юра (25th November 2008 - 06:34 PM) писал:

На простых предохранителях обычно прописывают напряжение, при котором не произойдёт тривиального пробоя. Для стеклянных, в корпус которых впаян проводок, обычно, 250-630 вольт. Далее прописывается ток в миллиамперах- амперах, при превышении которого проволочка должна сгореть.
Цельсии прописывают на предохранителях, которые должны защитить устройство не от превышения тока, а от превышения температуры. Сабж полезен при установке в нагреватели (утюги, печки..). Буржуи умудряются приматывать его (сабж) на первичные обмотки сетевых трансформаторов.
Для защиты входных цепей имп.ист. питания бесполезны.

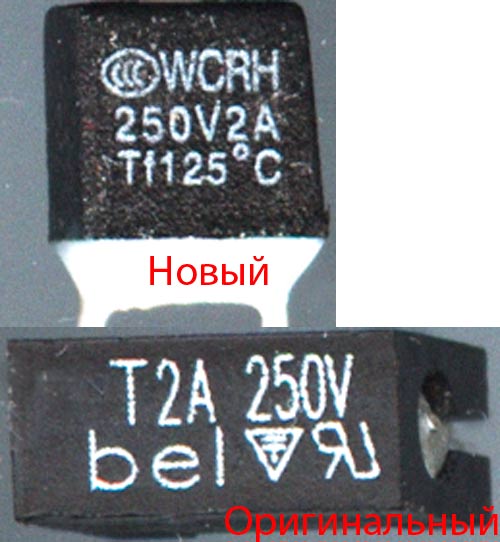

Выглядит так:

Либо новый пред. защищает от перегрева и от превышения напряжения... либо только от перегрева, т.е. я впаял обычную "перемычку" :). В любом случае других не нашел.

Юра (25th November 2008 - 07:34 PM) писал:

Поздравляю, рад за Вас!

220-ый не выключался - когда нажимал на кнопку "выкл."- выдернул шнур из сети - потом не включился
проверил выход с блока питания - сам не спец, но при съеме напряжения с пары концов мелкого клемника примерно 42 вольта выходило
тот самый предохранитель "с температурой на 220" показывал 0,1 кОм...
как проверить материнку?

Подскажите, на "холостом ходу" с БП(R220) не намеряю +5v, а по линии 42в исправно намеряется 41.1в. Должно ли быть напряжение по линии 5в в холостом режиме или только под нагрузкой?

Нагрузил БП подключением платы: На линиях 5v и 42v намеряю напряжения после включения принтера кнопкой вкл +4.8v и 41.0v, не занижены показатели?

Каким прибором измерялись напряжения? Он тарирован, или просто меряли тем, то под руку подвернулось?
Но даже, если вместо 5 вольт показывает 4,8 на тарированном вольтметре, то считаем: 5 вольт - 100% ; 4,8 - икс. Икс равен 96% . Т. е БП не дотягивает до нормы всего четыре процента. Это совсем немного для бытовой техники.
Но если измерять более профессионально, то измерения должны проводится при номинальной загрузке БП. Тарированными вольтметрами и не на холостом ходу.

Обычным цифровым мультиметром DT9208A. Юстировки на нем не проводилось естественно))

Нормальный прибор, и заявленная погрешность ничтожна. Если он исправен.
ИМХО: не стоит обращать внимание на четыре процента для питания принтера. Вам осталось проверить эти напряжения в рабочем режиме. Под номинальной нагрузкой. Когда заработают двигатели протяжки листа, подачи ПГ и пъезонасосы.
