EPSON STYLUS CX7300 перестал видеть картриджи

Видет картриджи, только в том случае, если хоть один из картриджей не вставлен.
Стоит вставить все четыре картриджа, принтер либо не распознает все картриджи либо перестает видеть только cyan.

Контакты все рабочие, т.к. все картриджи видны и принтер пишет с каждого дату через утилиту.

Подозреваю что прошивка переглючила, так как принтер отлично себя ведет и в сервисной программе все показывает, ругаясь правда на ошибку наличия чернил.
Как можно прошить принтер?

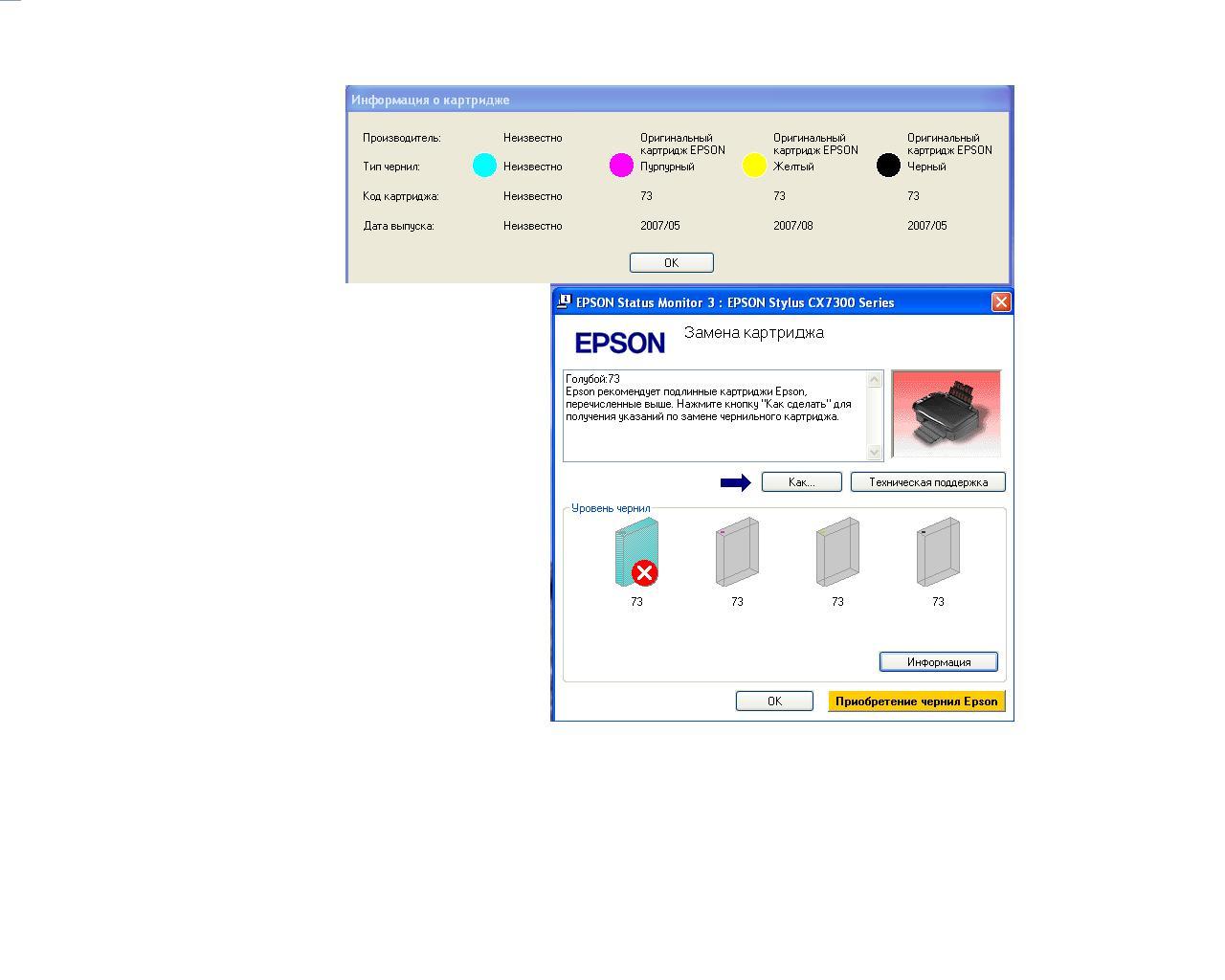

Рисунок 1- вставлены все картридж.

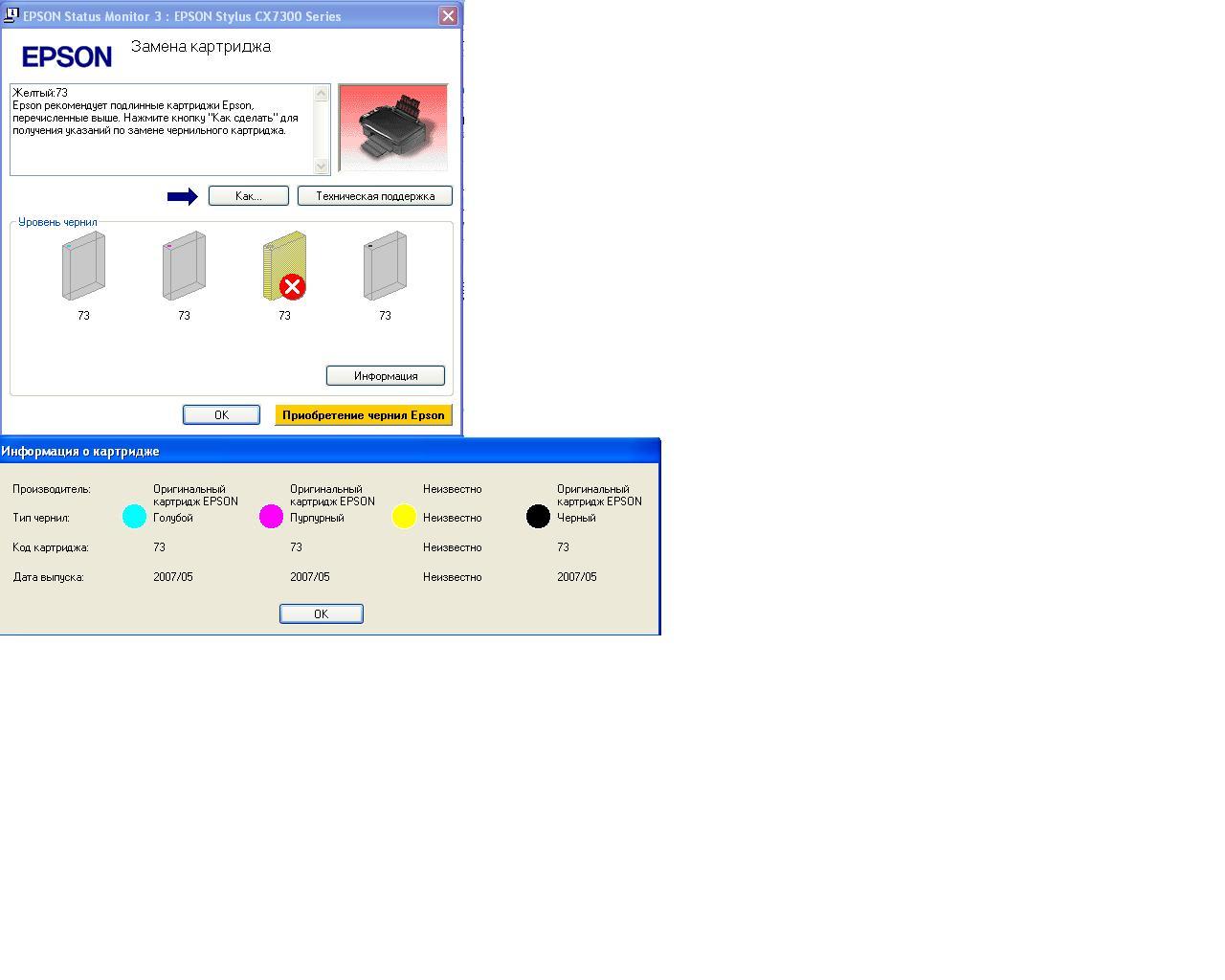

Рисунок 2- вытащил желтый картридж.

RomaKamol важно знать , какие картриджи, оригиналы или ПЗК, если оригиналы, то возможно закончились чернила, или в сервис если картриджи новые;
или проверять предохранитель F1\F2 на плате, если в сервис неохота,
если ПЗК то проблема возможна в чипах картриджей, или всё вместе выше описаное!
но источник проблемы - попадание чернил либо на контакты шлейфа ПГ, либо на плату определителя чипов!

все опыты производились со следующими чиппами: 2 комплекта новых картриджей, одна плата combo и раздельные чипы от пзк все версии 3.1.

обнаружил пробитый предохронитель F1, заменил, F2 НА ПЛАТЕ НЕНАШЕЛ.

были чернила на шлейфе ПГ, но все уже отчищено и не принесло результата, принтер все равно работает по принципу: "четвертый лишний" или "нам и втроем хорошо", короче с защитой Epson просто перенамудрила.

что можно еще проверить?

я вот думаю, может прошивку нужно перезалить в принтер и проверить его реакцию.
скинте кто нибудь прошивку на cx7300, я проверю и отпишусь.
Спасибо.

RomaKamol, о наличии на платах принтеров и МФУ Эпсон предов F1 и F2 свое мнение я высказал вот тут: http://www.resetters...showtopic=11767 , там-же и констатирован тот факт, что перегорание единственного на платах последних моделей Эпсонов преда приводит к эффекту неопределения ВСЕХ картриджей (чипов), а без любого одного остальные определяются... Рис. 1 - это что - уже после восстановления F1 ?
На вопрос о том... :"нашлось-ли решение"... к тому, что сказал romanM, могу добавить, что при попадании чернил на плату определения чипов (CSIC) она сама может быть легко повреждена. Вы её осматривали? А контактные платы с обеих сторон?
Что касается "прошивки", не думаю, что она имеет к данной ситуации какое-то отношени... Кстати, о какой сервисной программе идет речь? И что Вы называете "прошивкой на СХ7300" ?

Замена предохранителя не привела к результату.

плата определения чипов (CSIC) и контактные платы - в порядке и как я выше писал спокойно видит все картриджи в любых комбинациях , но только если их не четыре одновременно вставлено.

Весь форум перерыл, много людей с данной проблемой на 9-ти контактных чипах, но что то нет решений :(

Что касается "прошивки"- это стандартная процедура переноса даннах "EEPROM data" при смене мат платы "This function copies EEPROM data from current main board to new main board. "

глюк очень странный, сбой явно в логике а в программной или в аппаратной, до тех пор пока не починишь не узнаешь.

вот еслибы кто нить скинул мне с рабочего cx7300 "EEPROM data" я бы прошил свой мфу и однозачно заявил о правильности или не правильности хода мыслей.

RomaKamol проверь предохранитель после пайки, проверь определитель чипов, нет-ли на нём чернил,
ещё раз внимательно прочитайтне сообщение mag54 ничего не перепрошивайте, найдите источник проблемы!

1) проверил предохранитель- звониться.
2) определитель чипов- на нем небыло никогда чернил, внешне проверил чистый нет видимосгоревшего
3) да прошивать то и нечего ни кто пока не откликнулся и не прислал прошивку
4) я очень хочу найти источник проблемы- уже все перепробывал и перечитал весь форум, что еще может быть?

RomaKamol надо искать донора деталей, для проверки!

RomaKamol, Предохранители просто так не горят...
...В сылке, что я привёл ранее, есть ссылка на принципиальную схему платы CSIC. Обратите внимание, что шины (линии) опроса "памяти" чипов, в частности : CDA1 и SCK (данные и тактовая частота опроса) идут не только на IC1 платы CSIC, но и в обход её на контакторы чипов. А вот контакты датчиков чернил чипов - только на IC1. Полагаю, что IC1 как раз и отвечает за опрос датчиков наличия чернил...
Я не знаю, как работает алгоритм определения ... все-ли картриджи (чипы) установлены... но, ИМХО, каким-то образом принтер ЭТО знает.
...так, например, на платах CSIC 7-ми пиновых чипов была цепь, которая замыкалась только при установке ВСЕХ чипов. При отсутствии хоть одного цепь была разомкнута, и принтер "знал" - одного их картриджей нет. Кстати, проверку это там легко было обмануть, замкнув ЭТУ цепь прямо на плате.
Так вот, зная, что не все чипы (картриджи) установлены, принтер, тем не менее, может опросить имеющиеся, и определить - "свои" они для него, или нет... количество чернил в "памяти" чипа... в том числе. НО, как только принтер узнаёт, что стоят ВСЕ... он требует данные от IC1. А IC1 запитана через F1. Вот почему при обрыве F1 ... принтер... N-1 картридж видит, а ВСЕ N - нет.
Как вариант - у Вас при процессах, приведших к сгоранию F1, была повреждена и IC1 на плате CSIC...
... Что касается прошивки - приведенная Вами ссылка на стандартную процедуру при смене платы ... предусмотрена для того, чтоб "быстро" перенести в ЕЕПРОМ новой платы индивидуальные настройки принтера. Такие, как ID головы, ID USB, ... механику : Bi-Direct, Ferst Dot, установку PW Sensor.... Я не вижу среди этих параметров, что повлияло-бы на определение чипов. Справедливости ради надо отметить, что в некоторых моделях Регион аппарата определяет НОМЕР картриджа... Но у Вас-то определяемые картриджи признаются "родными", т.е. с "этим делом" всё в порядке...
Кстати, механизм замены платы в случае, если данные ЕЕПРОМ для переноса считать со старой не удается, предусматривает следущий алгоритм : Инициализация ЕЕПРОМ (при этом в ЕЕПРОМ прописывается конкретная модель аппарата и данные для региона) и ручная настройка индивидуальных параметров. Результат этих действий тот-же, что и после процедуры переноса даннах "EEPROM data".
НО !!! повторюсь - ИМХО - причина трабла в "аппаратной части"...

У меня та самая проблема.

Я не прочитал ничего что бы исправило эту проблему.

Или может принтуру пришол ПИЗ....Ц?

Всем Привет!

08.04.2011 сталкнулся с такой проблемой - разбирал принтер CX7300 для промывки печатающей головки, стоит СНПЧ. Собрал все (т.к. дело было ночь и заняло почти всю ночь "разбирал первый раз, так что сложно)" включил один раз прочистился, всё ОК!).
Утром включил ещё раз - появилось сообщение вставьте оригинальные картриджи, думал может пружинки как не правильно встали (хотя странно - ночью-то всё работало!). Короче перетыкал раз 20 всё! Ничего не помогло! Поставил оригинальные картриджи, результат тот же! Принтер отказывался принимать их. Нашел у Вас на форуме, что возможно виной всему предохранитель F1 на мат. плате. F2 - не нашел. Прозвонил - не звонится! Попробывал найти такой же - не нашел. Просто спаял эти 2 контакта и всё! Собрал, включил - всё работает! ))))

p.s.
насколько долго это продлиться - посмотрим )

RomaKamol,
Мыли ли вы ПГ?
Ибо у меня была проблема точно как у вас после промывки ПГ, плохо высушил.
Прозванивали всю плату, ничего критичного с предохранителями и резисторами найти не смогли.

Вытащил ПГ, разобрал, почистил, просушил, особенно в гнездах (2шт один широкий, второй поуже), контакты на шлейфах. И феном погрел.
Все заработало отлично.
