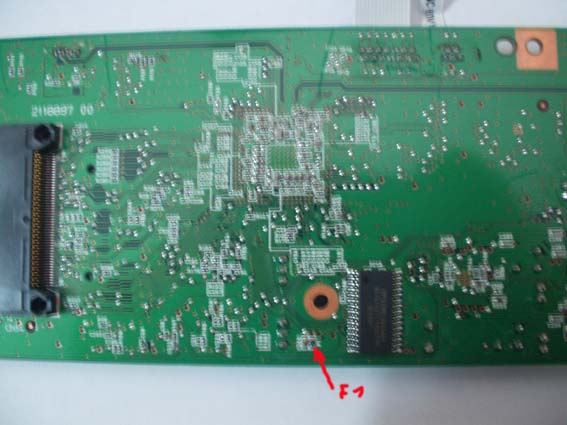

Вот разобрал модель Ёпсона 8300 на предмет изучения платы...
Нашёл пред F1, ну транзисторы понятно...а вот F2 не могу найти,
или не нахожу (может не вижу\не замечаю) или может его там и нету?
Может кто подскажет?
Фотку приложу...правда без качества (фотик старый), это так для ориентира...извинения.

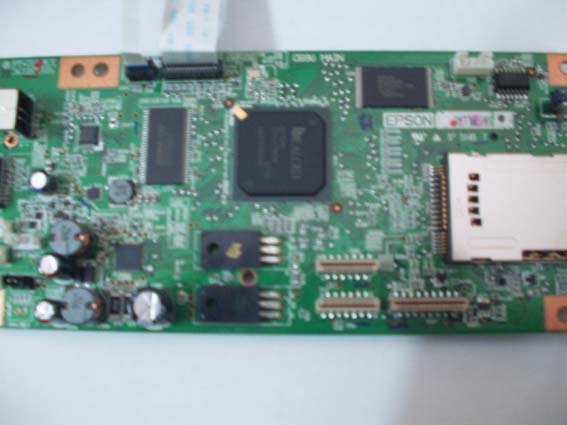

и обратная сторона

koka (30th July 2008 - 09:16 PM) писал:

в таких моделях по одному ставят, в 4900 только F2, а на F1 пусто!

Вроде я неоднократно своё... ИМХО озвучивал...
...мне кажется, что:
Первоначально Эпсон не ставил преды на защиту усилителя : http://mag54.newmail...PSON/St1000.jpg , то-ли сопел (потребление тока) было мало, то-ли конструкция головы, то-ли ... в общем, не горели они...
Потом понадобилась защита, и одним предом защитили и усилитель, и драйвер, и цепи головы по постоянке : http://mag54.newmail.ru/Epson/F1%20EPSON/S...les/Shema_2.jpg . Поскольку потребление головы и драйвера существенно меньше, чем усилителя, F1 их фактически не защищал.
Поэтому следущий шаг - введения слаботочного F2 именно для них : http://mag54.newmail.ru/Epson/F1%20EPSON/S...les/Shema_3.jpg . Причем уже тогда у МФУ нумерация встречалась "обратная" : http://mag54.newmail...PSON/CX6600.jpg .
На последних моделях количество сопел резко возросло ( значит, и ток усилителя... не зря каскад "сдвоили") а в БП ввели защиту по току. Поэтому "сильный" пред защиты усилителя убрали (ну не 5-же ампер ставить), электронная защита БП справляется при пробое усилителя существенно эффективнее преда, а вот слаботочный остался. http://mag54.newmail.ru/Epson/F1%20EPSON/S...files/R-270.jpg Теперь он защищает не только драйвер усилителя и цепи головы по постоянке, но и микруху выбора - контроля датчиков чернил на плате CSIC : http://mag54.newmail...Other/R270_390/ Появился известный трабл - если пред сгорел - ВСЕ чипы аппарат не видит, без одного - остальные видит.
Ну а почему у принтов обозначение, судя по схемам, осталось F2, а на некоторых МФУ - F1... я и на СХ6600 шутки не понял...
вот как-то так.

Доброе время суток!
У меня возникла проблема:
СХ-8300 не видит бумагу 10х15, выбрасывает не печатая
и говорит-нет бумаги. Видимо датчик бумаги, иногда напечатает
1-2 карточки, а в основном печати нет, голова не включается.
Какие там датчики стоят, и как до них добраться.
С верху не видно их. Как производится разборка корпуса?
Хорошо бы если кто нить подсказал, откуда слить СЕРВИС-МАНУАЛ?

Благодарю за внимание.

koka (31st July 2008 - 12:16 AM) писал:

Вот тоже хочу её посмотреть а верхняя крышка не поддается.
Подскажите как разобрать cx8300

А сбоку...там где разъём ЮСБ...крышку это (где ЮСБ) снять надо...

да мне осталось болт открутить который под кнопками управления

вот эту панель с кнопками с места не могу сорвать

как её снять?

Сдвигается она...к податчику бумаги...

у панели сверху дисплей

так вот от дисплея в какую сторону смещать?

Назад...проще для таких разговоров-в чат. :)

Не правда, панель снимается след. образом:
поднимается дисплей, затем кнопочную панель под дисплеем надо
приподнять чем либо поддев на 1-1.5мм, освободив тем самым защелки,
и сдвинуть панель вниз к картридеру (где она загибается).
Действовать осторожно, дисплей снимается вместе с панелью.
Успехов!

А редактировать и удалять почти треть сообщения НЕ НАДО БЫЛО БЫ! :-((

Доброго времени суток, проблемка тут такая возникла. Порван шлейф сканера на 8300, подскажите у кого есть сервис мануал, его парт намбер. Или как его можно восстановить/где(у кого) заказать, если кто из форумчан офицал-представитель по епсонам.

Доброго времени суток, попал в руки CX 8300 со сгоревшим блоком питания.Подскажите во сколько обойдется ремонт блока в гривнах(приблизительно) и можно ли его вообще отремонтировать?
