Задался целью вывести слив на принтере, но как это сделать на форуме не нашёл. Поэтому после того как сделал решил всё-таки описать процесс.

Итак:

1. Разбираем принтер согласно инструкции от kurbads

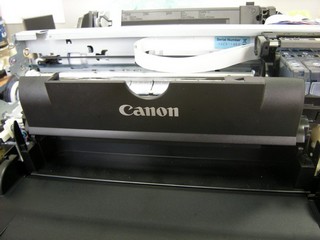

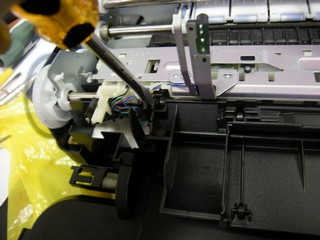

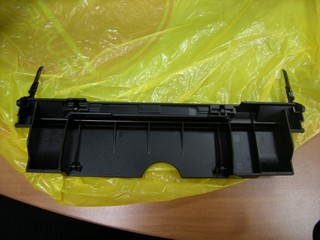

2. Снимаем лоток для печати на дисках

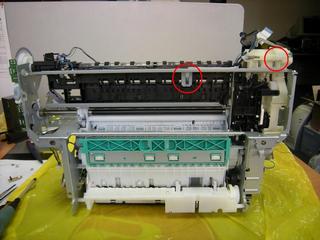

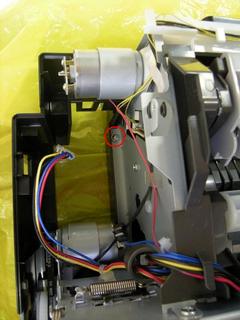

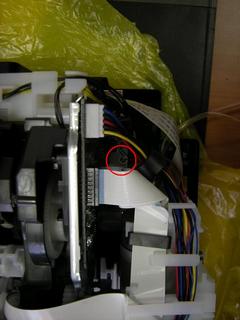

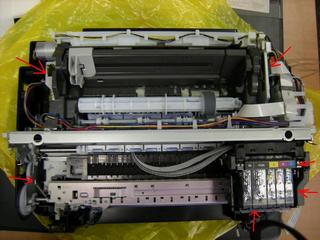

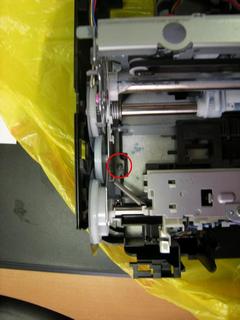

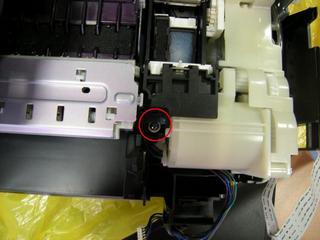

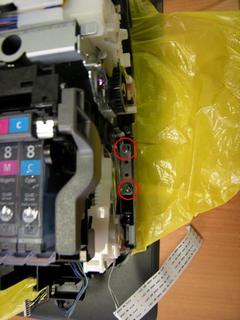

3. Откручиваем 6 саморезов








4. Вынимаем раму из корпуса



Снизу видим 2 слива

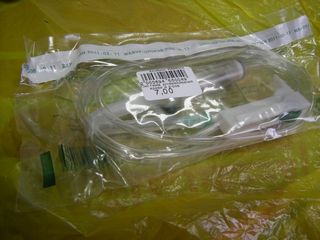

5. Берём капельницу



и отрезаем трубку (я разрезал напополам, потом укоротил после сборки принтера)

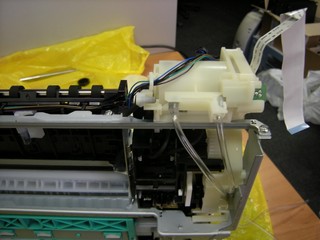

6. Наращиваем и выводим трубки (на фото сделал неправильно, нужно освободить обе резиновые трубки, а не вставлять их в пластиковые зажимы принтера, чтобы они просто висели, в противном случае они будут утыкаться в памперс. К сожалению фото с правильным расположением не сделал.)



7. Собираем принтер в обратном порядке.

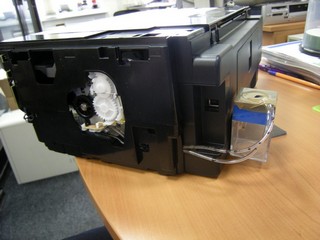

Принтер после сборки. (Приципил первую попавшуюся под руку баночку из под скрепок)



P.S. Если вас не беспокоит особо внешний вид принтера, то можно не ставить боковые панели - получим кучу технологических отверстий ;)

Маладца!!!

Красиво!

Насчёт не ставить боковые крышки - эт я погорячился. Там же в любом случае брызги и испарения будут, так что у себя правую крышку всё-таки поставил.

Спасибо!!!
Возил свой 4500 в сервис что бы установили СНПЧ от ресетерс и просил что бы вывели слив. СНПЧ не установили, сказали не могут понять почему PGI-5BK вытекает (придеться от казаться, жду картриджную), так же не вывели слив, или не захотели. А вы бы не могли фото по больше сделать или мануал в формате ворд выложит. Что бы более видно было. А то плохо когда не знаешь да еще и забыл.

latip (22nd July 2008 - 08:22 PM) писал:

Так куда уж более подробно? Просто берите и начинайте разбирать по инструкции. Там большинство зажимов пальцами отгибаются. Собственно ничего особо сложного нет.

Если руки дойдут, то "инструкцию для чайников" сделаю в pdf, но это будет не так скоро, т.к. для этого нужно принтер разбирать

Скажите пожалуйста а устройство печати наСД снимать обязательно? Если-да то чуть поподробнее.Там только зацепы или ещё что-то?

nik5757 (29th July 2008 - 06:50 PM) писал:

Там только зацепы! Но прежде чем снять посмотри как они расположены и запомни.

Хотел задать вопрос: Другого типа.
В общем решил выводить слив по своему. Купил две капельницы (как их называют в Аптеки "Система"), у них с одной стороны жесткий наконечник, эти наконечники воткнул в концы слива помпы. Далее пошел снял с разбитой тойоты раздвоитель с системы впрыска на лобовое стекло. Потом под горячей водой собрал всю систему в единую. Получил на выходе один канал стока. Решил выводить не в заде принтера, а в отверстие в боковой крышки (до этого что бы установить СНПЧ не поверху принтера а внутри его, просверлил в боковой стенки отверстия и там пропустил шлейф СНПЧ). Взял емкость от другой СНПЧ, туда подвел слив (с низу в отверстие как и все шлейфы). Получилось что емкость у меня стоит вместе с емкостями для СНПЧ в один ряд. Функционально - можно следить за наполнением емкости, и внешний вид не портит.

Сам вопрос заключается в следующем: По всем законам физики чернила с этой емкости не могут попасть обратно к помпе. Но все таки чем черт не шутит. А в друг. Или я могу спать спокойно.

...лучше сверху завести...

По этой схеме помпу прочистить не проблема?
Вообще по ощущениям, принтер как разбираеться? А то я когда на своем старом с65 тренировался, трудновато было, крепления тугие и после 2 разборок некоторые таки отломались.
И как по сливу, много (хотя бы в частях от израсходонного) чернил сливаеться?На с65 у меня за прочистку сливал около 5-7 капель - не хило!!! При моих не больших обьемах баночка набиралась бодро!

Спасибо за фотки. Получил огромное удовольствие при разборе принтера и вывода слива, вспомнил детство. Фотки мелковаты, но все равно "рулят"..

Hirurg (1st October 2008 - 07:24 PM) писал:

А я сломал у себя сам передние (они самые тугие и неудобные), точнее не сломал, а сточил надфилем. так легче открывать в следующий раз. Хотя надеюсь что не потребуется больше лезть...

а не подскажете к IP 4600 подойдет ?*

Проблема такая: сегодня дошли руки до очистки слива и промывки памперса на 4500. Т.к. стал недоочищать дюзы пигмента, появились полосы. Гущи в памперсе и нижних трубках полно, промыл, прочистил нереходники с помпы на чёрную трубку и на выходе, почистил выход из помпы. Но после сборки не откачивает черный пигмент.
Сама помпа может засорится или забится? Её не трогал, в чем может быть проблема, в помпе или со сборкой намудрил?
-------------------------
Перебрал, проверил - помпа качает чернила, при вращении колёсика помпу и подкапывания промывки на капу - промывка вытекает снизу. Пигмента при тесте нет вовсе. Что за ерунда?!?! Голову при разборке снимал как всегда.

2 Hirurg
Помочь прочитать название темы?
Или мало на форуме тем по борьбе с полосами на отпечатках?
Завязывайте оффтопить! Если нет желания читать - пишите на ФПВ.
