Имеется:

Принтер - Epson R390;
СНПЧ - WWM;
Чернила - WWM.

Система с прикрепленным ориганальным картриджем над блоком WWM.

Проблема: полный отказ как-либо воспринимать СНПЧ. Инструкцию зачитал, практически заучил. Ошибок при заливке, покачке, установке допущено не было (перепроверено неоднократно).
Заметка: что бы запустить систему - требуется нажать кнопку на блоке картриджей СНПЧ при закреплённом не закончившемся оригинальном картридже. В руководстве по установке (имелось в поставке с системой) описаны несколько моделей, в которых используется та же система (R270/R290/R390/RX590). Установка в R290-ый отличается одним пунктом - нажать, произвести манипуляцию (нажать кнопку "капля" на принтере с ещё не отпущеной кнопкой на блоке картриждей СНПЧ, каретка автоматически припаркуется), затем отжать кнопку на блоке.

Несостыковка: эта кнопка не фиксируемая и, конструктивно, она скорее не кнопка, а клавиша. Заставить её оставаться нажатой нереально. У меня R390-ый, в инструкции написано "кнопка должна быть нажата".

Какие действия предпринять, что-бы всё-таки заставить принтер определить картриджы СНПЧ, возможные программно-аппаратные "danses with бубнами"? Или уж это брак железа и придётся ехать менять систему?

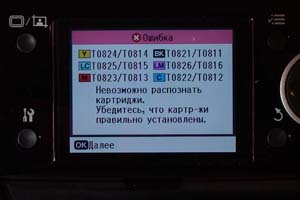

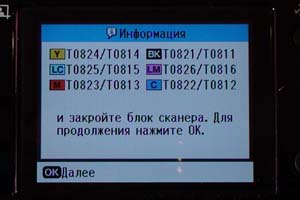

Возбухания принтера:

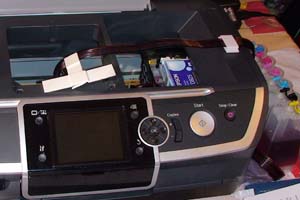

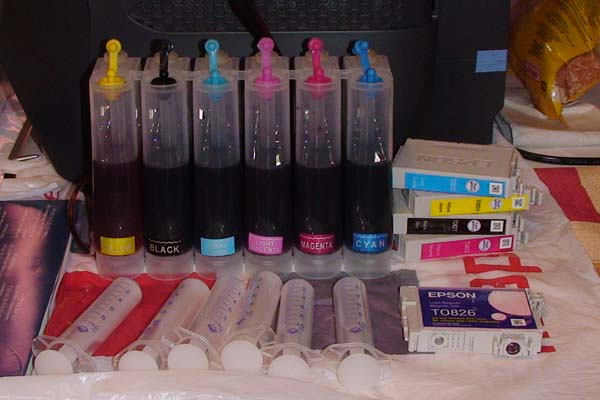

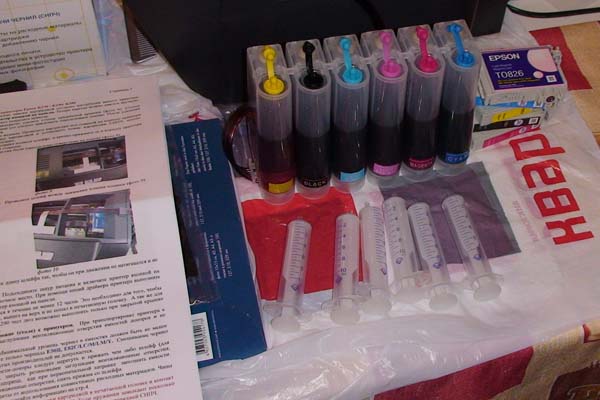

Танки-доноры, общий вид системы, коробка.

Может блок картриджей -недовставлен?

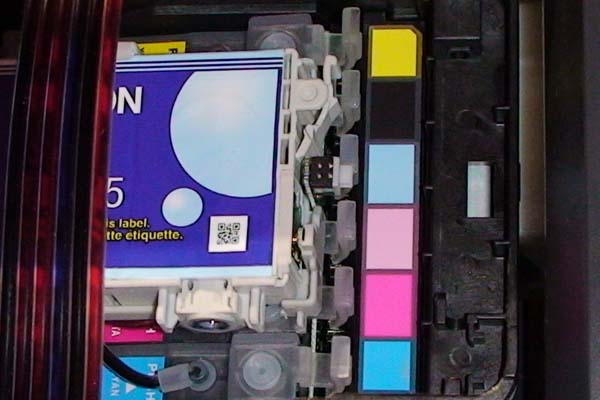

Картриджи в блоке малюсенькие, на фоне оригиналов, сидят глубоко (вынимал, проверял отверстия в закупорочной плёнке внизу чернильниц - дырки в ширину штырьков, на которые те были насажены). Если-бы не "встали" как надо, то каретка не прошла бы по своему маршруту, т.к. сверху оригинальный картрижд лежит. Да и, вроде, некуда больше их "углублять", ощущение подсказывает, что это уже предел.

Интересен вопрос с кнопкой (мелкой посередине блока), которая, в инструкции "должна быть нажата" в процессе сброса чернильниц. Если уж "нажата", а в последствии её "нужно отжать" (правда на модели R290 - это выведено отдельным пунктом для данного типа принтера) то "батон" должен фиксироваться (по смыслу). Не пальцем же его держать!

Если кто ставил СНПЧ от WWM на Epson R270/390 - поделитесь своим опытом. В принципе, могу выложить отсканенные инструкции (3 листа в виде миникопий ^_^ ), может я что где не доглядел.

Плюс вопрос: существует-ли вариант замены планки чипов блока WWM (если уж в нём дело) на обнуляющиеся "одним жмяком" СБ-270 от Resetters? Конструктивно они могут подходить? Пусть даже без пластикового корпуса, а именно как замена одной платы на другую.

поставил кучу таких (подобных) систем
там есть переключатель (пониже кнопки) он может находиться в двух положениях (низ\верх)
он отвечает за:
верх - система работает с оригинальным картриджем
низ - обратное верхнему (в эмот случае, если прошивка принтера соответствует прошивке чипов в системе, то оригинальный картридж можно не ставить)
в твоем случае, если хочешь чтобы система работала с оригиналом, то поставь переключатель в верхнее положение.
Далее:
по ходу работы системы и принтера, виртуальный уровень чернил будет уменьшаться, и когда потребуется "заменить" картридж (картриджи), то надо кнопкой на принтере перевести каратку в положение замены (когда каретка успокоется в правом большом окне (дыре)
нажать на кнопку, которую ты называшт нефиксируемой (нажать и подержать 1-2 секунды), отпустить.
снова нажать на кнопку НА ПРИНТЕРЕ "капелька", принтер сделает необходимые манипуляции с сможет печать далее.
вот так.

дай фотку блока картриджей с торца , чтоб видно было какие кнопки есть у тебя там

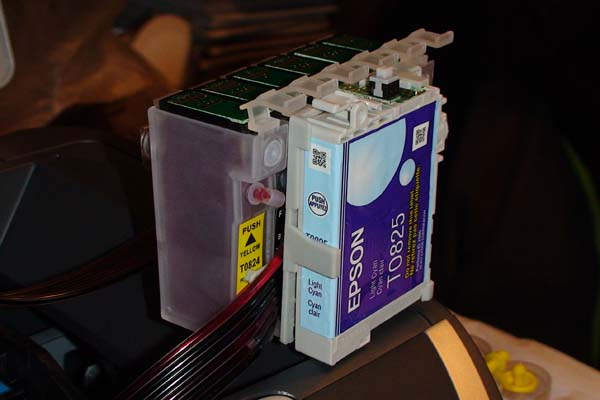

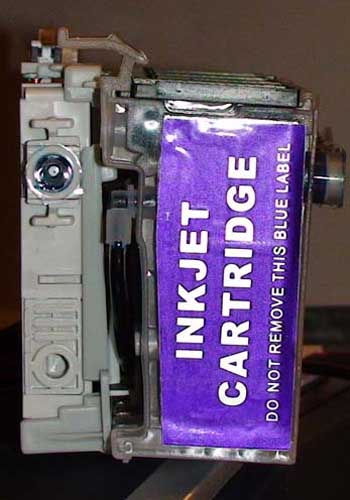

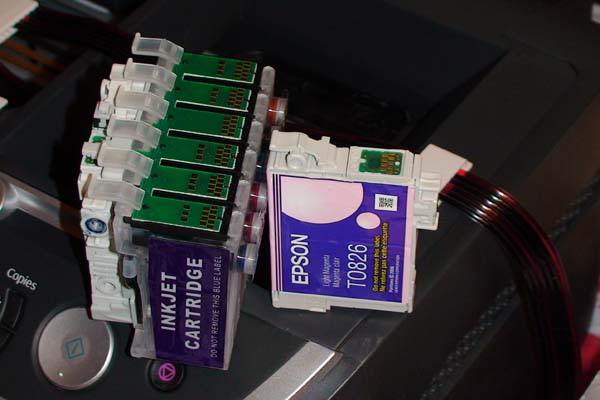

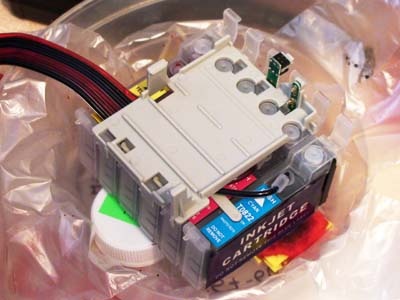

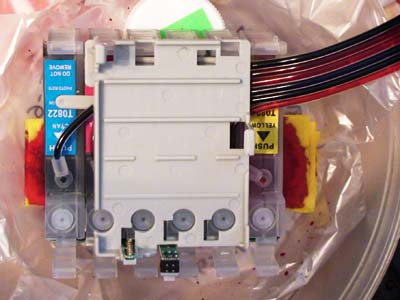

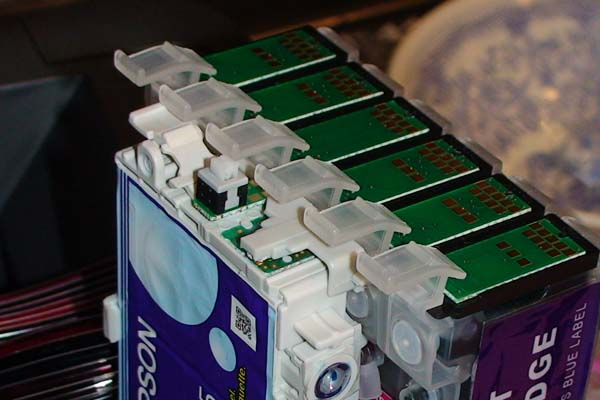

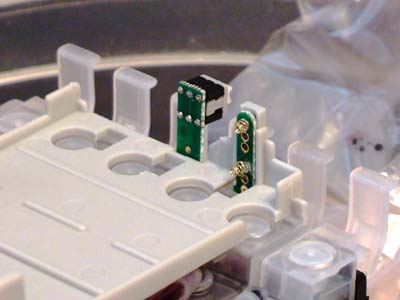

Фотосессия блока картриждей СНПЧ от WWM для R270/R290/R390/RX590:
Если что нужно уточнить - пересниму.

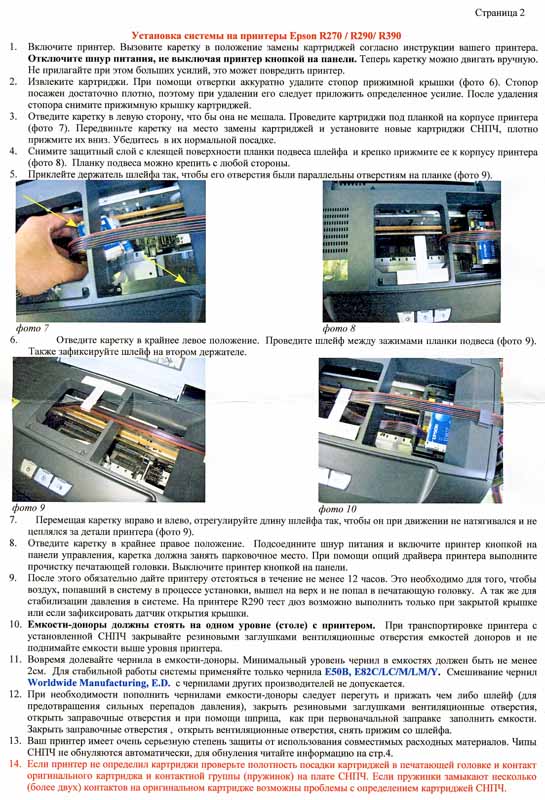

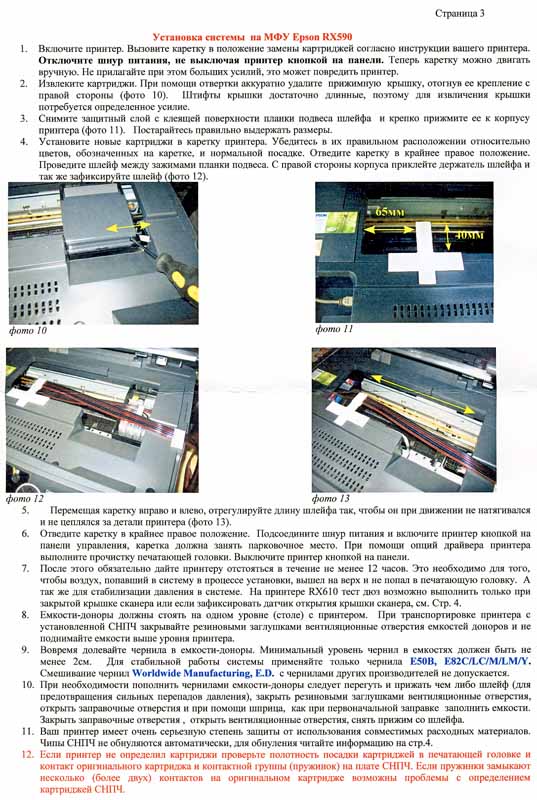

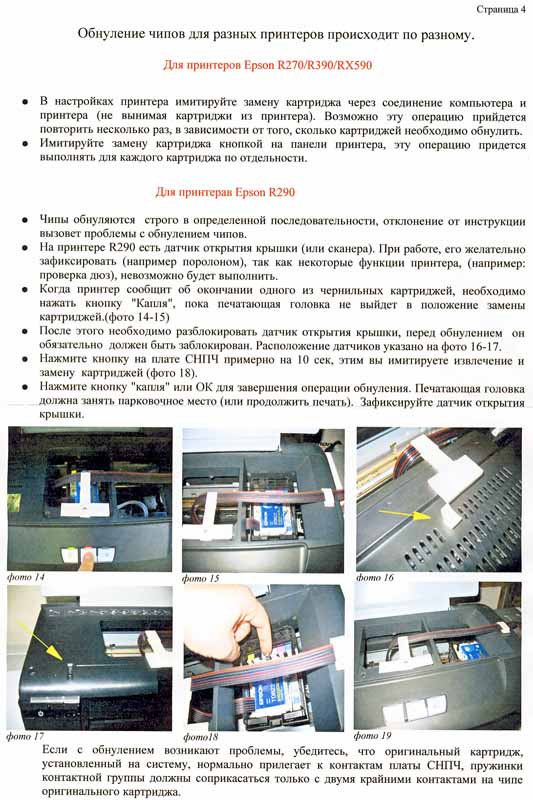

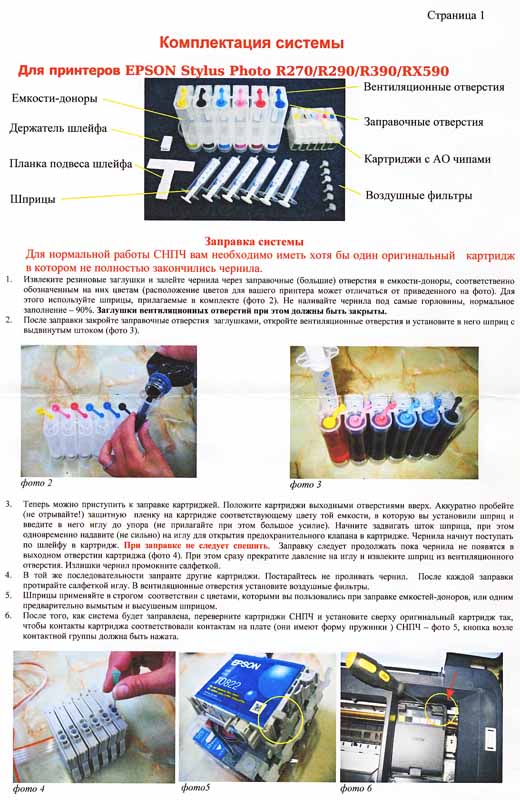

+ Инструкции из коробки с СНПЧ:

Всего 4 части, к Epson R390 по замыслу относятся три из них.

судя по фоткам блока картриджей у тебя нет переключателя, а только одна кнопка.
значит твои чипы могут не видиться принтером в том случае, если прошивка принтера новее чем профшивка чипов в СНПЧ.
Тебе надо поменять СНПЧ в соответствии с датой выпуска твоего принтера. вот

Такс, мне теперь разбирать заправленную систему. Это ж надо будет слить чернила, промыть шлейф, всё упаковать и отволочь назад! Пахнет попадаловом.

Есть-ли варианты перепрограммировать плату уже стоящей СНПЧ?
Где узнать "дату прошивки" пресловутых чипов?

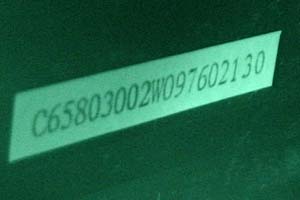

Дата выпуска принтера :
7-ая : 7 > 2007-ой
6-ая : 06-ой месяц > (Июнь)
5-я и 4-я : 02 > второй день/число

Второе июня 2007-го года.

Сперва нужно убедииться
* что картриджи встали до щелчка
* что контакты на планке точно ложаться на контакты в каретке
* что Простое удержание кнопки на планке в течение 10 сек дает/ не дает нужный результат
В инструкции фиксация кнопки на планке не упоминается.
Упоминается блокировка/разблокировка датчика крышки.

Загрузка "коробков" без явного щелчка, во всяком случае без такого, как с оригинальными чернильницами. Конструктивно защёлки отличаются друг от друга - в оригинале они длинее. Впихнуть картрижди дальше уже не выйдет - проседает головка. Вход в пазы осуществляется "по рельсам", а на плёнке приклееной к отверстиям выхода чернил, проколы крупного диаметра. При прокачке-заправке системы используется тонкая игла, для спуска воздуха из картриждей. Стало-быть лишь постановкой на рабочее место можно было сделать достаточно широкие отверстия. Негромкий "псевдо-щелчёк" происходит в тот момент, когда контакты платы клацают по контактам в слотах прижимая оные, которые подпружинены и выдаются вперёд более чем на 1,5 миллиметра. Стало-быть есть соединение контактов платы блока с WWM-чернильницами и контактов в самом принтере.

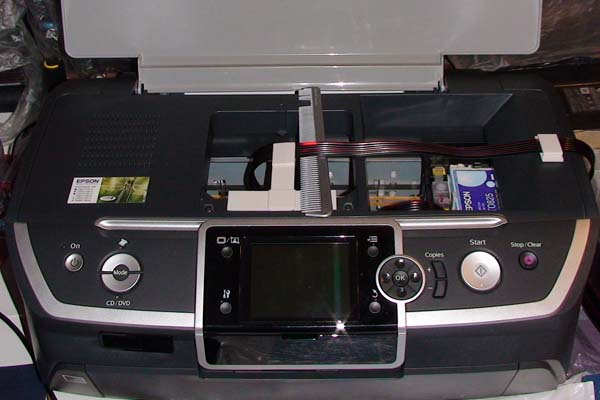

Для R290 - оправдано следить за крышкой, но для R390 следить за ней негде, т.к. никакого датчика открытой крышки он не имеет. Да и кнопки "капля" на панели нет. Есть "батон OK". Фотки R390 даны в двух постах выше, там панель видно, расположение кнопок - тоже. Если необходимо - отсниму ещё, в подробностях.

В инструкции говорилось о том, что жизненно важно фиксить те моменты, когда пружина-контакт (всего их две) на блоке прилегает сразу к двум-четырём контактам оригинального картриджа. Предварительно потренировавшись с незаправленным ещё блоком подогнул всё как надо - пружины стоят ровнёхонько на крайних нижних левом и правом контактах.

P.S. Попытаюсь, как-либо, это зафиксировать на фото, но там подлезть-то негде. Поставил вечером родные Epson-чернильницы. Принтер не соглашался с тем, что картриджи настоящие. Несколько включений-выключений исправили ситуацию, затем он сам запустил продувку сопел. После сей операции издох предпоследний оригинальный коробок. В запасе остался один.

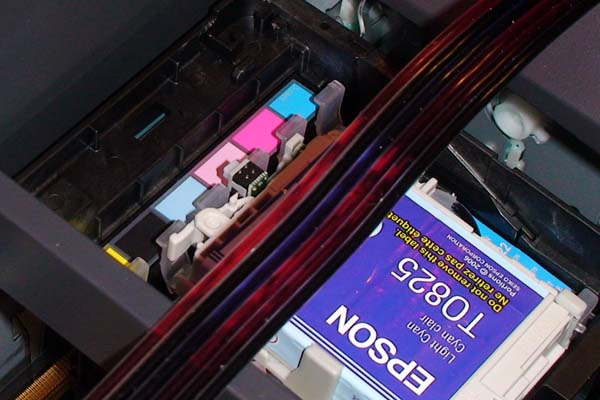

Фото:

Всё ж хотелось бы получить описание процедуры по распознаванию даты выпуска платы чипов WWM. Мало-ли она реально "старая" и усилия по запуску СНПЧ напрасны.

Видимо, придётся идти менять, а лучше просто отдать и купить СНПЧ другого производителя, типа или, вовсе, перезаправляемые картриджи. Нашёл я на сайте WWM некоторый ответ по моей теме. Решение там гениально и просто: "Если система (после всех манипуляций) не заработала - чип не исправен, меняйте!

Класс! Премногоблагодаренвашесиятельст-во!

Ну поменяйте...

А кнопочка-то оказалась исключительно важной и была неисправна! Для резеттинга чипов этой системы ... нужно её фиксирование, иначе будет "прекращена эмуляция" (цитирую "тамошнего профи"). Отжатая до завершения операции кнопка = сбою (в процессе каретка движется и удержать нажатую кнопку рукой - невозможно).

Сейчас стоят перезаправляемые картриджи... не гут.

А не проще было сразу обратится на сайт производителя

Приветствую!
Возникла та же проблема, что и у автора топика.

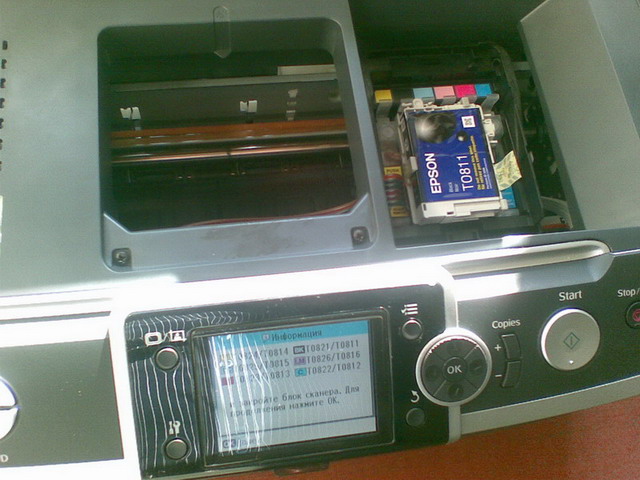

Только у меня немного другая ситуация! Принтер и система (см. фото) сразу заработали, после инстала. Было отпечатано около 500-700 листов 10*15 фотографий. Всё было прекрасно, но потом на фотах стало преобладание зелёного цвета, а чуть после он вообще отказывается видеть систему. Первоначально был установлен (сверху системы) хорошо поюзанный картридж (оригинал). Ну я подумал, что что-то с ним, пошел купил новый (оригинал), но песня таже.
Собственно и вопрос, что же мне делать, принтер ни в какую не хочет видеть систему?

Обратиться к продавцу. Ведь система на гарантии? 2 года, насколько я понимаю. Пусть выполняют гарантийные обязательства. Какие проблемы?

Episode
Эт самое простое :) А в домашних условиях никак?

Преобладание зеленого цвета и отказ видеть систему могут быть связаны напрямую, при совпадении некоторых условий (в частности - модель чипа, о которой вы скромно умалчиваете, угадать - не предстваляется возможным, т.к. полет мысли маленького китайца слепившего на коленке систему, которая вам досталась - для меня загадка). Возможно, я подчеркиваю - возможно, проблема таже, что и у большинства пользователей китайского хлама - недовставлены картриджи (картридж), отсюда - плохой контакт чипа с контактной площадкой принтера и подсос воздуха вместо чернил, как следствие - отсутствие цвета (маженты) на тесте дюз и фотографии (зеленка, которая у вас полезла).
Попробуйте приложить усилие поболее, дабы убедиться, что все картриджи на своих местах и защелки - защелкнуты.
Если нет - к продавцу.
